◆ 耐火砖种类繁多，为了适配多种不同规格的砖型，检测系统需要更高的柔性化。

◆ 不同的工艺对应的砖块色泽、表面特性也不同，对于不同的耐火砖相机成像质量要高。

◆ 在线检测耐火砖的尺寸和缺陷，既需要高精度高速度的相机硬件，同时也需要灵活强大的算法平台，软硬合一才能满足应用的需求。

◆ 相机选用 Trispector 1030，外观紧凑小巧，易于集成到设备中，防护等级IP67，面对高温高热的场景也可以稳定的运行。

◆ 算法平台，SICK自主开发的图像处理平台Easy Ranger提供强大的算法库可以实现多种检测需求，还可灵活拓展，进行定制。

◆ 配置工控机运行视觉检测软件，通讯方式灵活，支持 TCP/IP，也可以直接读写客户 PLC DB块，软硬结合保证系统的稳定性。

◆ 精度：长宽高，平面度等尺寸检测精度可以达到±0.2mm，检测砖坯的缺陷＞ 3*3*3mm³。

◆ 自动适配多种标砖和普砖，不限制砖型数量，大大降低用户配置时间，满足设备柔性化生产的需求。

◆ 更丰富，人性化的用户界面，软件可以实时显示耐火砖的3D效果图，统计查询测量数据，修改系统参数，和其他上位机系统交互。

◆ 可扩展性强，可维护性高，针对用户新的检测需求可以灵活快速的调整图像处理算法，满足应用需求，软件其他功能也可以快速定制。

◆ 项目需求

检测耐火砖端面情况。

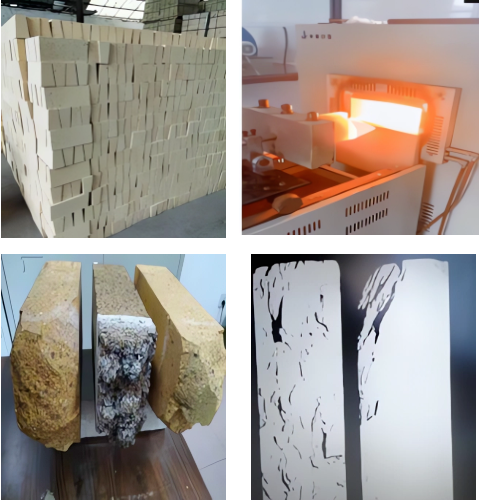

◆ 工作流程

1. 抓料入炉1500度极温20-30min ；

2. 水冷5-10min ；

3. 3D相机检测端面情况，判断耐火砖热震稳定度。

◆ 相机检测内容

检测端面1-2mm级别崩裂 ，变形，破损，掉渣等表面情况。

◆ 解决方案及优势

1. SICK 3D Trispector1030相机，高度，平整度精度可0.1mm以内；

2. 外壳防护等级IP67,产品牢固，成功克服恶劣环境；

3. Trispector相机性价比高，采图效果满足客户要求，匹配客户成本要求。

◆ 项目需求

检测内容：左侧高度高于右侧高度，要求测量两边的高度，平整度、缺角的尺寸

◆ 解决方案

1. SICK 3D Trispector1030相机，高度，平整度精度可0.1mm以内

2. 可适配不同种耐火砖材料，高铝，镁制，炭制等不同材料

项目三：镁碳砖体积和平整度检测

◆ 项目需求

所测量的镁炭砖主要测试内容包括高度和宽度及平整度。

解决方案

1. SICK 3D RulerXR600相机，可实现高精度测量；

2. 高度重复精度在0.05以内，平整度重复精度0.03以内。

SICK优势

◆ 可以实现高速度测量，最高可达46kHz。

◆ 可以提供完整的3D视觉检测方案，配合强大的EasyRanger软件可以快速实现客户要求。

◆ 提供定制化的3D相机，合理地设计结构、选择激光，满足不同视野和材质的检测需求。

◆ 具有丰富的现场实施经验，可帮助用户缩短开发和实施时间，提高生产效率和产品质量。

在耐火砖行业的质量监控中，3D检测技术为生产厂商提供了正确、高效的解决方案，将推动耐火材料行业迈向更高水平的质量控制和生产优化。

如果您对3D检测技术在耐火砖行业的应用感兴趣，欢迎留言讨论，我们期待与您分享更多的专业知识和实践经验。
