倍加福 | VOS Ident 视觉技术助力电子元件条码自动化快速识读

倍加福 2023-08-18

VOS-I 2-D 视觉传感器可读取各种常见的一维码和二维码，并配备特殊解码器，用于识别激光打码。

1.应用挑战

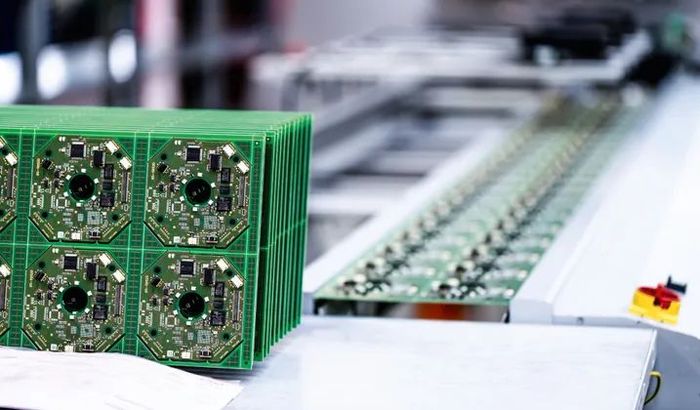

电子行业中，当生产电子元器件时，确保印刷电路板的可靠识别至关重要，这些识别信息对于控制生产过程和实现完整的可追溯性都具有重要意义。

一般情况下，我们可以通过PCB上的Data Matrix 码直接获取识别信息，有些二维码会打印在标签上，而有些则通过激光直接刻在电路板上，这可能会导致其光学对比度较低的问题。此外，二维码可能位于PCB的侧边缘，而且其尺寸往往非常小，因此，读码器的分辨率精度需要达到 0.1mm。

2. 目标

无论应用场景如何，条码读取都必须满足多种需求，例如：

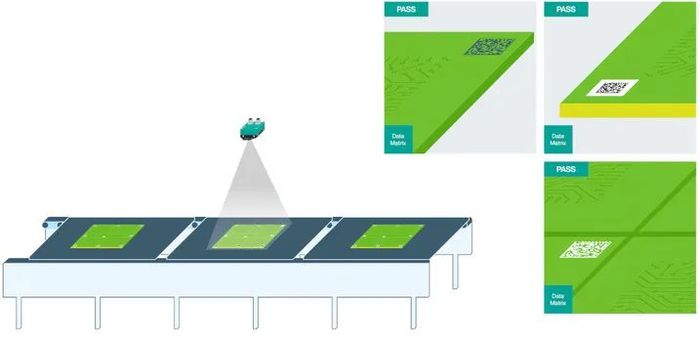

■ 在PCB托盘应用中，需要可靠读取小型条码，并同时读取多个条码。

■ 在读取SMD组装后的条码时，可能需要获取条码的位置信息，以便将漏印的印刷电路板分配到特定的托盘位置。条码信息必须以适当的格式反馈给控制器。

■ 当连接到ERP系统时，需要采用一种无需在ERP端进行任何调整的数据格式。此外，如果在读取条码时出现读取错误，需要获取错误图像，以便进行后期追溯。

3. 解决方案

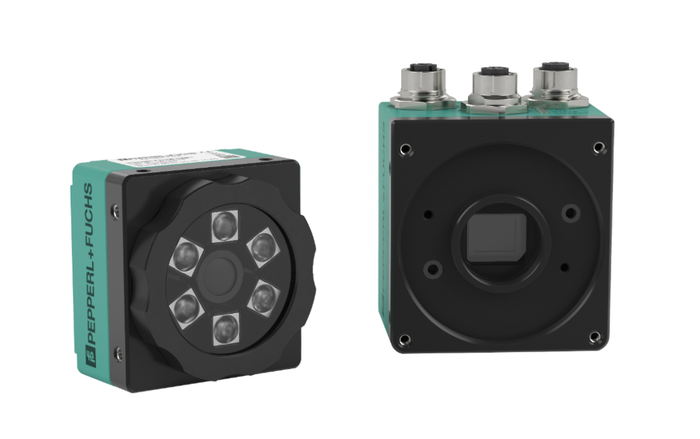

VOS-I 2-D 视觉传感器可读取各种常见的一维码和二维码，并配备特殊解码器，用于识别激光打码。VOS-I 具有广泛的识别范围，可同时读取多达64个条码。传感器区域可划分为多个读取窗口，从而允许单独输出每个条码的具体位置。

电子滤波器可以通过放大倍率和对比度增强来补偿困难的光学条件。根据 ISO/IEC TR 29158 标准（AIM DPM），还可以在DPM条码读取过程中检测条码质量。如果条码严重损坏，可以中断并纠正读取过程。该设备具备连接通信电缆所需的各种相关的现场总线接口。输出字符串可以配置为与ERP系统一起使用，避免ERP端的耗时适应。
