多年来，M12 螺纹锁紧连接器经过实践验证，性能可靠。但要实现正确锁紧，需要花费较多时间。随着工艺成本不断上升，近年来出现了多种带 M12 螺纹的快速锁紧技术。然而，这些技术均未能成为市场通用标准。

相比之下，推拉式快速锁紧技术凭借符合IEC 61076-2-010标准的全球规范化，获得了世界范围内、跨市场的广泛认可。通过纳入标准规范，未来的自动化系统可配备统一且跨厂商兼容的推拉式接口。这为投资提供了保障，并实现灵活的系统架构。

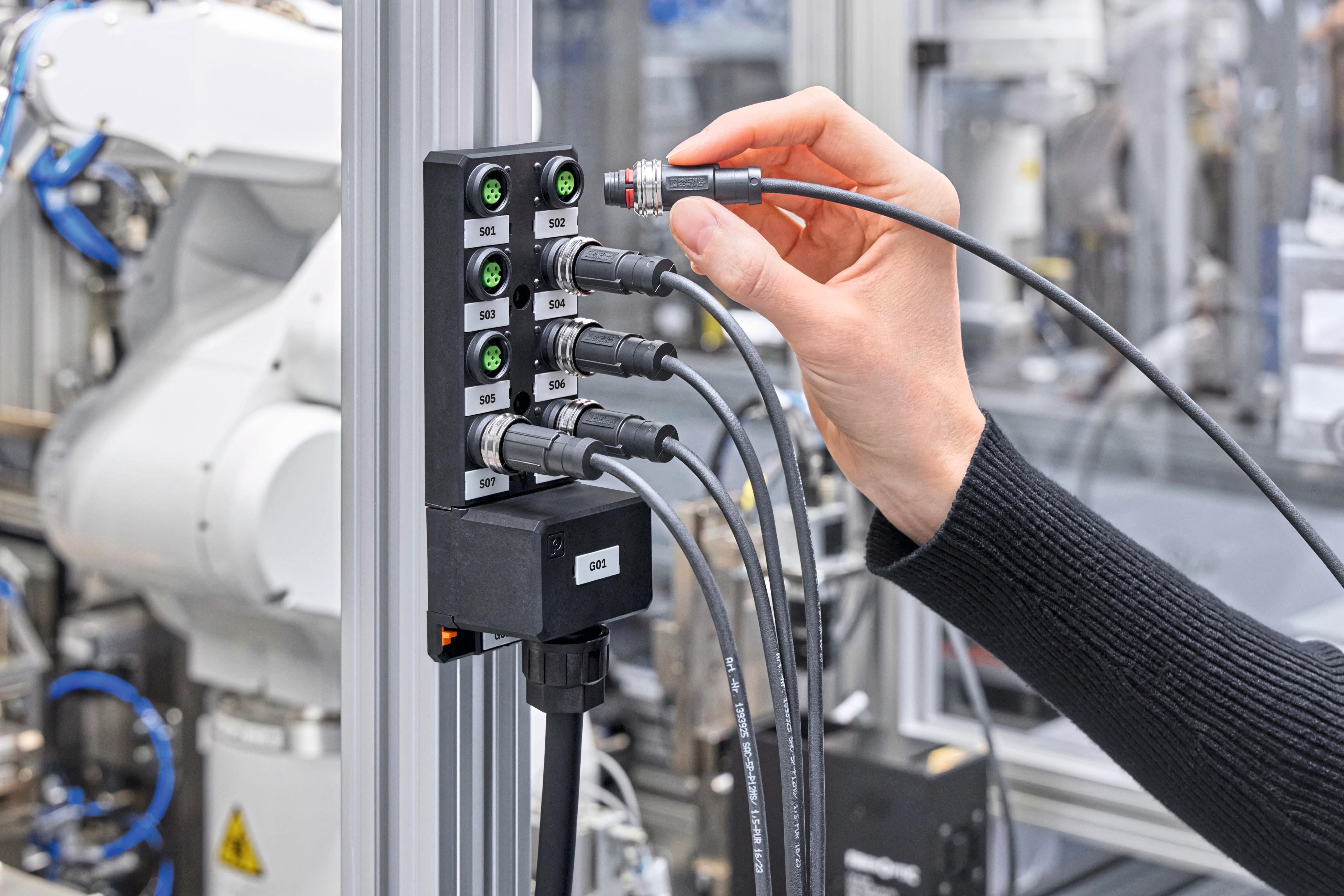

图1 工厂自动化领域的全新标准：推拉式连接技术代表着操作简便、安装快速、运行安全性极高

与传统带螺纹的 M12 连接器相比，这种快速锁紧装置具有诸多优势，尤其在安装方面。直观的插接机构可将装配时间缩短高达 80%，这不仅提升效率，也显著降低成本。插接到位时的触觉与声音反馈确保连接无差错，并提高运行可靠性。优化的操作性支持更紧凑的设备设计。由于各个端口所需间距更小，接口可根据需要完全集成到外壳中。

推拉式连接实现快速安装

此外，该解决方案还凭借出色的易用维护性令人信服。维护工作可快速完成，且无需专用工具，这在现场应用中具有极大优势。同时，推拉式接口符合 IEC 标准，跨厂商兼容——这是打造面向未来、灵活系统解决方案的关键因素。

除标准化外，完整的系统拓扑结构对于成功实现新型布线方案至关重要。为使终端用户充分发挥 M12 推拉式快速锁紧的优势，不仅需要配备双轮廓设备端口，还需配套的注塑线缆、可现场装配连接器以及合适的分配系统。只有这样，才能实现全程面向应用的布线。

产品组合的多样性与灵活性

推拉式布线产品的多样性正在不断提升。其产品种类除设备连接器、可自由装配连接器与分配解决方案外，还包括预铸成型注塑线缆。这类线缆配有用于信号传输的经典A 编码，以及用于现场数据传输的D 编码和X 编码。

在需要屏蔽连接的场合，预铸线缆还可采用菲尼克斯电气开发的高级屏蔽技术（Advanced Shielding Technology）屏蔽方案。该技术采用液态金属锡，实现了创新型屏蔽连接，无需使用传统锌压铸件压接套。通过聚酰胺材料进行专用预注塑，将预装插接区域与单根导线连接，可提高机械稳固性，同时避免屏蔽注塑层与接触载体之间发生短路。随后采用液态锡进行二次注塑，与线缆的屏蔽编织网形成材料接合，并在 M12 连接器头部实现可靠的360°全包围屏蔽连接。

这种新型屏蔽连接与快速接头技术，构成了现代化注塑成型现场布线的基础。它凭借极高的机械稳固性和简便的安装方式脱颖而出，可大幅缩短安装时间：这是面向工业 4.0 与工业物联网要求、打造未来布线方案的重要一步。

除了带有推拉快速锁紧的注塑成型预铸电缆外，还可提供采用推锁式或压接式接线技术的可现场自由装配连接器。通过选择不同的电缆长度与材质，这种多样化配置可实现现场灵活、个性化的布线。导体依靠弹簧夹实现接触：使用线鼻子时，可按直插式（Push-In）原理完成装配；即便不使用线鼻子，也能轻柔夹紧裸线芯，不会造成单股线芯断裂。

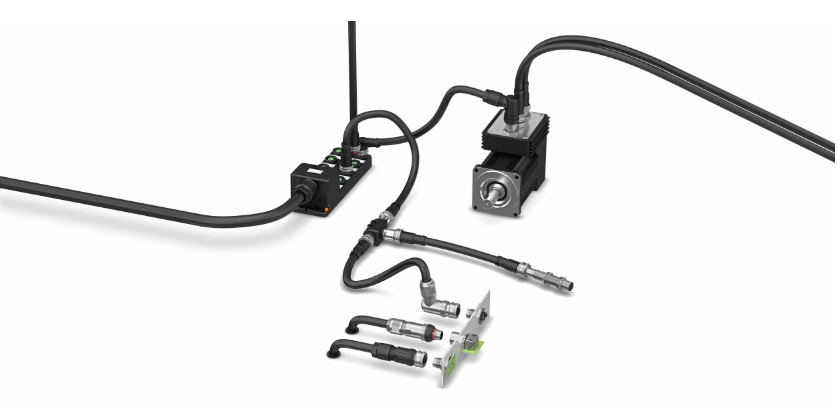

图2  采用推拉式快速锁紧结构的 M12 布线典型系统拓扑图

彩色拨杆可实现裸线芯的无差错连接

这一功能依靠集成在接线腔体内的手动操作拨杆实现。拨杆开启时，接线腔体完全敞开，裸线缆可无阻力轻松插入。拨杆配有多种标准配色，既可搭配数字标识，也能通过颜色区分线路，实现快捷精准、零失误安装，有效降低施工成本。该连接器集两大免工具技术于一体：推拉式对接安装与推锁式接线装配，全程无需借助任何专用工具。

越来越多设备厂商将推拉式圆形连接器接口直接集成至产品内部，既减少布线工作量，还可实现现场全流程免工具对接。设备端连接器拥有多款搭载推拉双轮廓的规格型号，除采用表面贴装、通孔回流焊及波峰焊等工艺可直接焊接电路板的款式外，也有带引出线缆的类型。同时支持直接嵌装壳体壁，以及传统前后壁安装方式。设备端双轮廓结构兼容性极强，既可搭配推拉式连接器使用，也能适配传统螺纹锁紧式连接器。

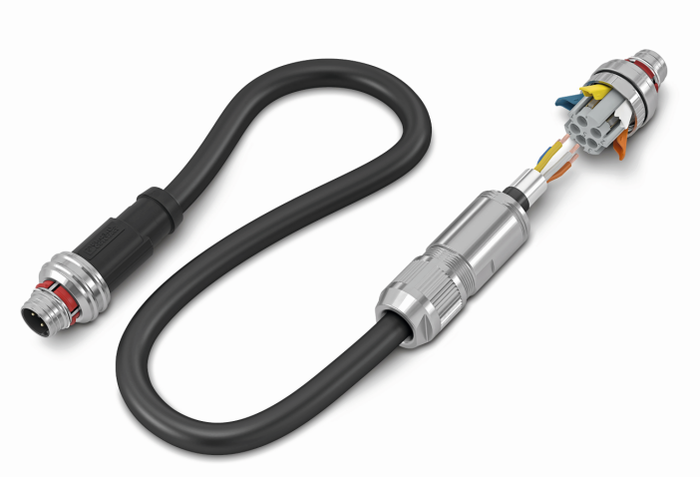

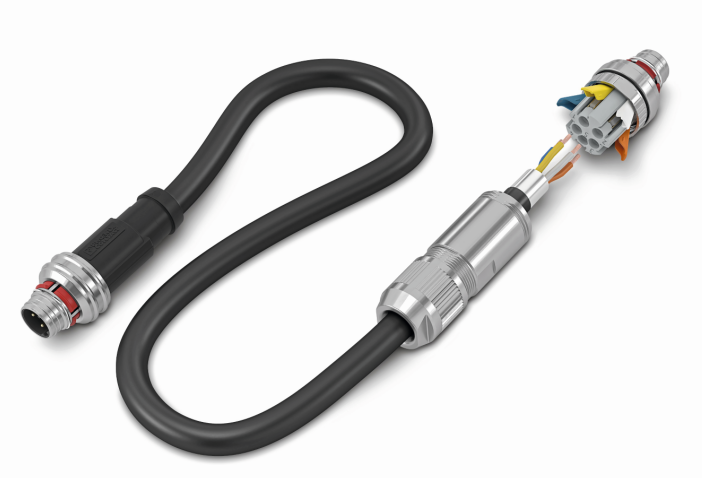

图3 全程免工具：搭载推锁技术的 M12 推拉式连接器

分线盒可实现免工具安装

推拉式分线器是搭建模块化、结构化布线拓扑结构的核心部件。除传统 Y 型、H 型与 T 型分线器外，在布线密度高的分布式安装场景中，分线盒更是不可或缺，可实现布线布局清晰规整、灵活便捷。为给用户带来最大化使用效益，全新 M12 推拉式分线盒整体采用全流程免工具设计理念：

除设备端具备向下兼容特性的推拉双轮廓结构外，全新可插拔接线防护罩更是一大亮点。借助内置卡扣锁紧结构，无需任何工具即可快速完成牢固装配。卡扣结构既能保障装配稳固，运维时又可轻松拆卸，大幅提升检修效率，最大限度缩短设备停机时长。

主干线缆同样可通过直插式线路板接线端子实现免工具接线，分为固定式与可插拔两种款式。产品除可现场自行装配的型号外，还配有插接式接线与固定线缆接线版本，充分适配各类应用场景，具备极强通用性。

推拉式连接技术早已超越普通接线工艺范畴，更是打造高效灵活、面向未来自动化解决方案的核心关键。依托连接器、线缆、设备接口及分线器件齐全的完整产品体系，可轻松搭建适配各类工况的配套布线基础设施。免工具快速锁紧设计既能节省施工工时、降低接线失误率，又能提升设备运行稳定性，为各类工业应用场景创造实打实的实用价值。
