在工业自动化领域，编码器是一种关键的传感器设备，用于测量旋转或线性位置。光学编码器和磁性编码器是两种常见的类型，它们在结构、尺寸和防护等级等方面存在显著差异，下面将对它们进行详细比较。

光学编码器

光学编码器采用光学原理来测量位置，并通过光学码盘、光读头、齿轮组及PCB板等多层结构实现其功能。

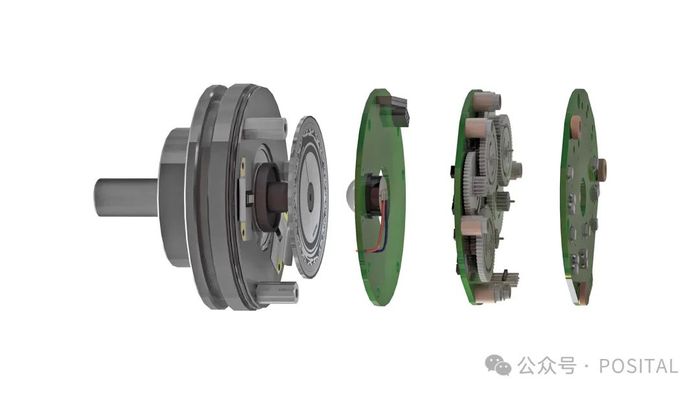

多层结构设计：光学编码器的复杂结构包括光码盘、光读头、齿轮组及PCB板等，这些组件相互配合以确保准确的位置测量。

多圈技术：光学编码器使用齿轮原理来实现多圈技术，增强了其测量的分辨率和精度。

尺寸较大：由于其多层结构设计，光学编码器的尺寸相对较大，外径最小为58mm。

防护等级限制：光学编码器无法提供IP68/69K防护等级，因此在某些恶劣的工作环境中可能受到影响。

磁性编码器

磁性编码器则是另一种常见的编码器类型，采用磁性原理来测量位置。

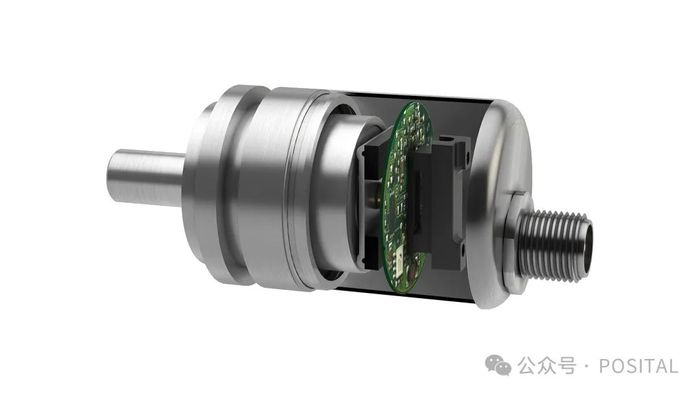

单层PCB结构：磁性编码器相对于光学编码器更简单，通常采用单层PCB结构，这使得其制造成本更低，并且更容易集成到系统中。

多圈技术：磁性编码器利用韦根原理来实现多圈技术，同样提供了高分辨率和精度的位置测量。

尺寸紧凑：由于其简单的结构，磁性编码器的尺寸通常比光学编码器更紧凑，外径最小可选36mm。

可选防护等级：磁性编码器可以选择IP68/69K防护等级，使其在潮湿、灰尘或其他恶劣环境中具有更好的适应性。

总结与应用分析

光学编码器和磁性编码器在不同的应用场景中具有各自的优势和劣势。光学编码器适用于对精度要求较高、环境相对干净的场景，而磁性编码器则更适用于对防护等级要求高、空间有限的场景。

在选择编码器时，需要综合考虑其精度、尺寸、成本和工作环境等因素。针对具体应用需求，选择合适的编码器类型可以提高系统的稳定性和性能，从而更好地满足实际工程需求。

通过对光学编码器和磁性编码器的对比与分析，可以更好地理解它们的特点和适用范围，为工程师和决策者提供参考，以便在实际应用中做出明智的选择。

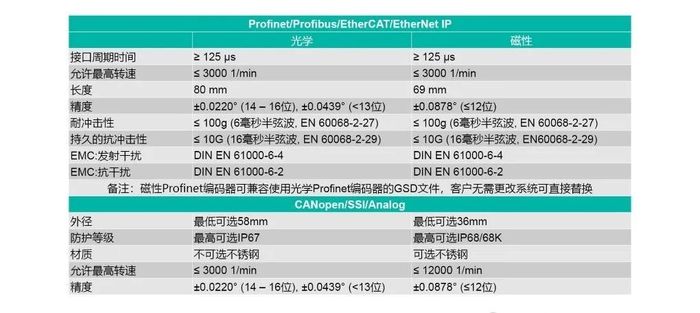

磁性与光学编码器的对比 – 性能(各种通讯接口)
