万可picoMAX®接插式连接器安防全天候可靠不打烊

WAGO万可 2025-06-27

在安防系统中，PCB接线端子和插拔式连接器对于传输重要信号、确保系统保持不间断运行而言十分重要，万可picoMAX®系列在一众产品中脱颖而出。

在安全至关重要的系统中，所有组件必须全年365天、每周7天、每天24小时做到可靠运行。PCB连接技术是这些系统中的关键一环。在安防系统中，PCB接线端子和插拔式连接器对于传输重要信号、确保系统保持不间断运行而言十分重要，万可picoMAX®系列在一众产品中脱颖而出。

TELENOT总部位于德国阿伦，50多年来一直致力于为商业、工业、公共和私人建筑开发安防解决方案。作为德国、奥地利和瑞士地区(DACH)的领先供应商，TELENOT提供用于入侵探测、消防和门禁控制的电子安防系统。对于hiplex®入侵控制面板的PCB连接，TELENOT信赖并选择了万可。

picoMAX®用于设备接口的紧凑型可插拔连接系统

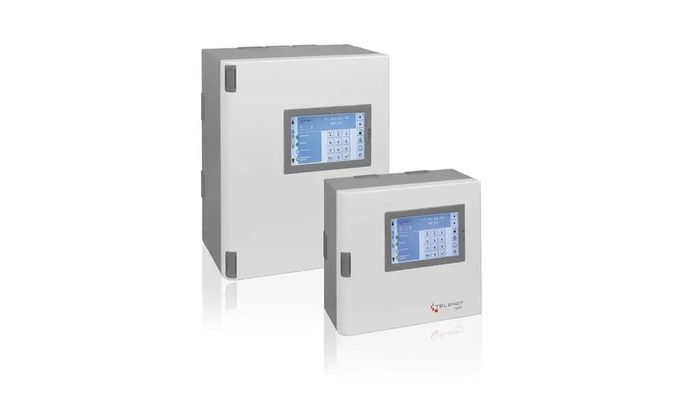

hiplex®8400H入侵控制面板可控制门禁读卡器、运动探测器、触摸控制单元以及火灾、水灾和气体探测器。该面板采用模块化设计，以满足最高的安全要求，可适应任何建筑配置。picoMAX®是一款紧凑型可插拔连接系统，它利用单个镍铬弹簧钢的双重夹持力——分别用于连接导线和插针。这种弹簧使picoMAX®比传统系统更小巧，它提供传统连接器和插拔式PCB接线端子picoMAX® eCOM，是自动化生产的理想选择。

自2017年上市以来，hiplex®8400H一直采用picoMAX®，已在现场安装了超过200万个接触点。hiplex®8400H控制面板管理门禁读卡器、运动检测器、触摸显示器以及火灾、水和气体探测器。

picoMAX® eCOM弹簧连接可插拔，空间利用更充分

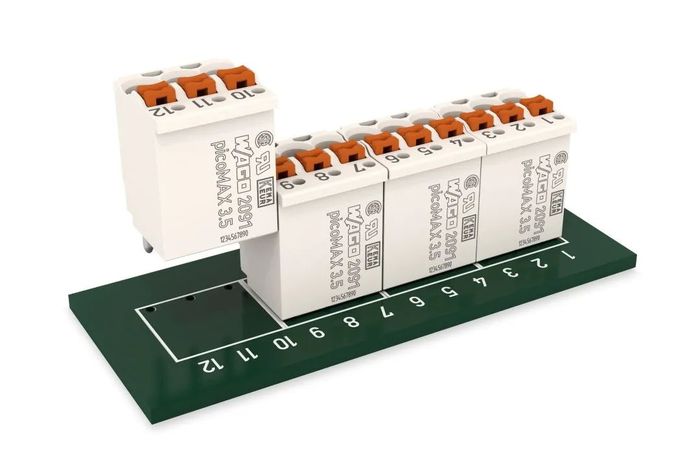

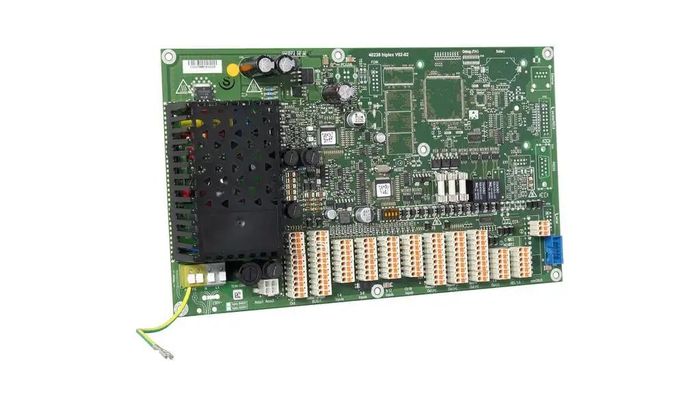

对于hiplex®8400H，TELENOT选择了eCOM系列。与传统连接器不同，picoMAX® eCOM不需要再配套针型插座即可以单独使用，其结构更加紧凑，可安装在系统的中央电路板上，连接外围设备，如运动、气体和水探测器，以及访问控制组件，可以并排安装不会占用极数。因此TELENOT使用此接线端子可在电路板上节省大量空间。

同时，可以完全集成到自动化装配流程中，弹簧技术提供比焊接或螺丝端子更好的接触可靠性。picoMAX® eCOM可以并排安装而不会占用极数，从而节省大量电路板的空间。

picoMAX® eCOM优势一览

☑ 紧凑的信号传输解决方案；

☑ 与自动化装配兼容；

☑ 节省空间。

picoMAX®一个系列适用于所有应用

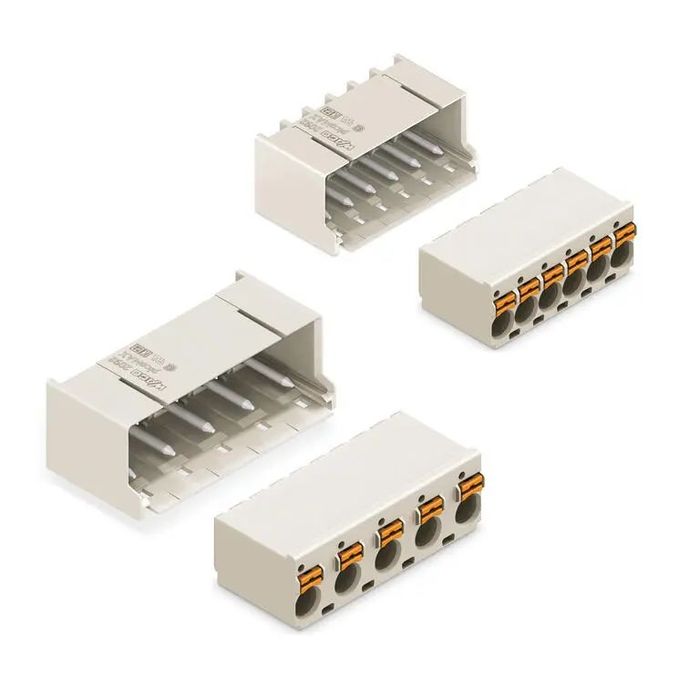

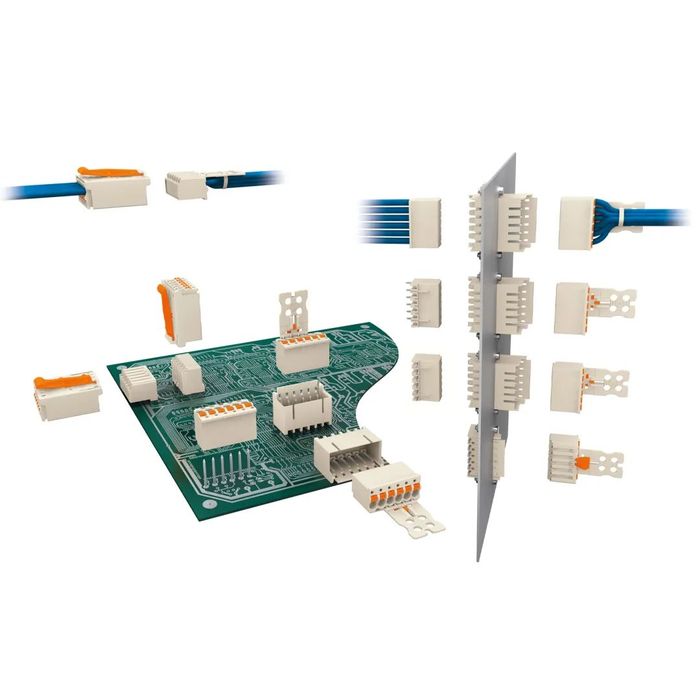

picoMAX®是紧凑型可插拔连接系统，采用高度创新的设计。该系统使用单个镍铬弹簧连接导体并与针脚接触，比其他连接器系统更紧凑，且节省空间。picoMAX®可用作线对板、板对线和线对线的连接，或用作连接解决方案。

信号和电源布线信手拈来

picoMAX®插拔式连接系统提供3.5mm、5.0mm和7.5mm针距，并提供直型或弯角PCB接线端子。3.5mm针距的端子可连接0.2-1.5mm²的导线，非常适合信号布线。5.0mm和7.5mm针距的端子可连接0.2-2.5mm²的导线，非常适合电源布线。凭借久经考验的Push-in CAGE CLAMP®连接技术，单股导线和带冷压接头的导线均可直接连接，无需工具。

专为自动焊接和组装而设计

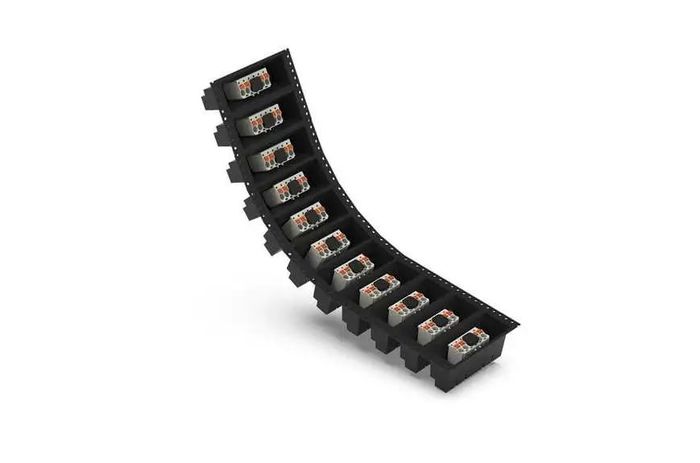

作为一款可插拔PCB接线端子，picoMAX® eCOM完全兼容回流焊(THR)工艺。其外壳采用耐高温玻璃纤维增强PPA材料制成，镀银触点可在回流焊炉中高达260°C的高温下提供可靠的焊接性能。卷带封装进一步提高了生产效率，使eCOM解决方案成为大批量自动化生产的理想之选。由于采用卷带包装，picoMAX® eCOM易于集成到自动化装配流程中。
