2021年秋季，倍福开始全面重新设计了其I/O 组件生产的最终检验环节。其目的是大幅提升生产大量不同类型的端子模块时的测试能力和吞吐量。该系统完全由倍福自己的设备制造部门打造，每个班次可以全自动编程、调整和测试约 10 000 个端子模块。精密的系统方案加上XPlanar智能输送系统、基于 PC的控制器以及各种EtherCAT端子模块共同实现了高速、灵活的最终检验。

倍福I/O端子模块生产完成了最终检验

负责建造操作设备等事项的演示系统部门的负责人Michael Golz及其约40名员工对 I/O端子模块的最终检验系统采取了一种全新的方案：XPlanar 输送系统，专门开发的固件编程工站，以及使用通用测试柜的测试工站。“无论端子模块的类型和交付顺序如何，平均每隔3 s就有一个I/O端子模块完成固件写入并经过测试后离开系统。”Michael Golz 强调道。系统目前可以编程和测试200多种不同类型的端子模块。无论需要处理多少种不同类型的模块，都不会影响每班次 10 000个端子模块的产出率。

倍福正着手解决这个难题，尤其是不同的端子模块类型（带/不带FPGA、控制器或带模拟量通道），编程以及后续的功能测试所需的时间都不相同。“安装固件和调整所有模拟量通道可能需要30 s。”Stefan Engelke解释道，他以及他的团队一起开发和编程了测试柜。

解决这个时间问题的办法是并行与分开固件安装和功能测试。这本身并不是一个突破性的想法；具有开创性的部分是系统地使用XPlanar的自由度完成整个内部物流并将端子模块送入到各工站。由于产品能够进行自由的二维平面运动，总线端子模块在测试工站中花费的时间是10 s还是1 min，都无关紧要。其余的动子简单地经过被占用的工站，移动到下一个空闲工站。因此，系统的整体输出不受个别工序延迟的影响。

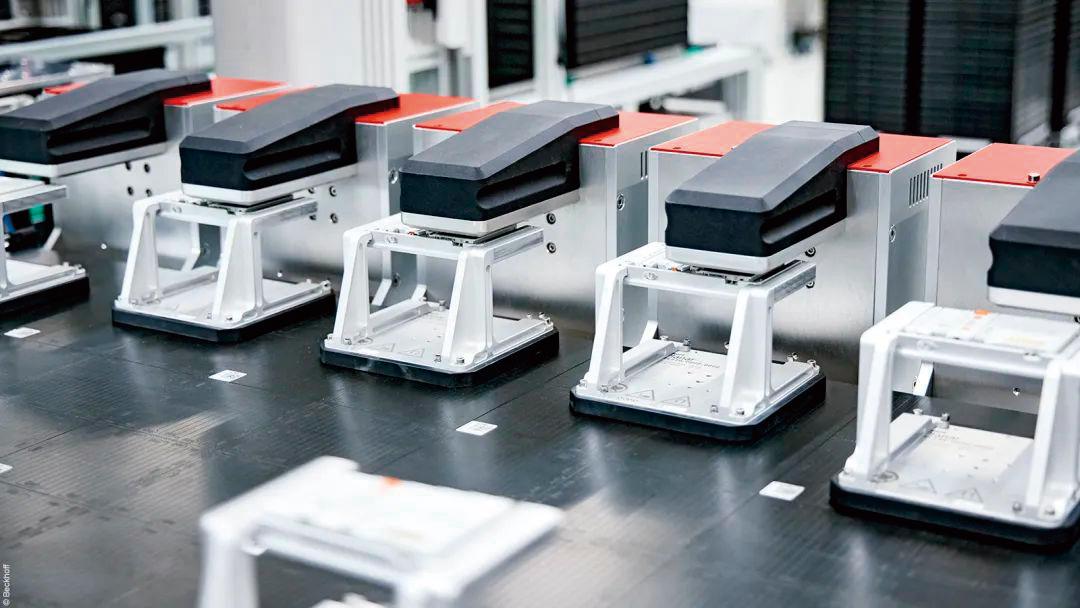

图1  每个 I/O 端子模块的编程和测试时间没有改变，但吞吐量却大大增加：大约每 3 s就有一个经过编程和广泛测试的端子模块离开系统

简单、灵活、透明的输送

“尽管如此，这个过程仍然非常简单。”Michael Golz说道，“操作人员无需进行任何设置；他们所要做的只是将一叠装有端子模块的托盘放在进料工站，然后按下按钮。“然后，这叠托盘进入分拣工站，在那里，一个Delta机器人从托盘上拾取模块，并将它们分别放在等待的XPlanar动子上。系统有两条像高速公路一样的主通道，分别通往编程和测试工站。这些工站位于两条主通道侧面的出口或临时停留区域上。通道之间有第三条路径，所有动子都通过它返回至分拣机。这种对称设置的好处是，即使系统有一边发生了故障，另一边仍能继续运行。

动子经过读取工站下方的端子模块，到达侧面的编程工站。读取工站通过多台相机和倍福机器视觉系统捕捉每个端子模块唯一的倍福识别码（BIC）。“之后，系统就能够知道端子模块的类型，并完全自主完成所有工作：编程，必要时调整模拟量通道，以及功能测试。”负责系统编程的Ulrich Brockhaus补充说道。同时，BIC通过动子ID与动子联系起来。这意味着，即使在断电后，也可以用动子ID跟踪每个动子或端子模块的位置。

当动子到达一个空闲的编程工站时，它将端子模块准确地定位在其触点引脚下。然后，根据BIC将相应的固件加载到端子模块上。

然后移动到通用测试工站，该工站又会根据BIC 调用每个端子模块专用的设备测试序列。如果软件加载正确，并且功能测试报告没有问题，动子就会将端子模块运送到分拣工站的第2个Delta机器人，后者通过中间轨道将端子模块放在另一个托盘上。动子第2次通过读取工站，只是这次的方向是相反的。“端子模块通过重新捕捉回流轨道上的BIC登记端子模块的离开，并且固件的安装和每个端子模块的功能测试都记录在中央数据库中，包括模拟量端子模块的所有调整值。”Stefan Engelke说道。

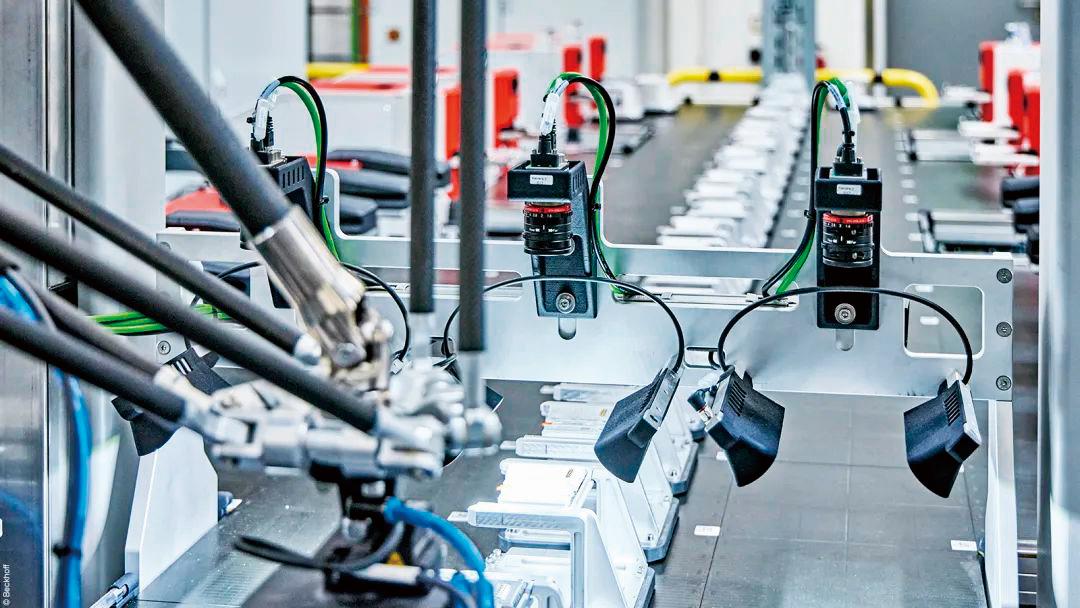

图2  横立于三条通道上的视觉系统，会在每个端子模块通过时捕捉其 DataMatrix 码，然后将其与 XPlanar 动子的 ID 联系起来

充分利用 XPlanar 的所有自由度

由100块平面模块组成的XPlanar系统是实现这样灵活、快速的生产流程的基础。“我们用六套 XPlanar基础套件（每套包含3×4 块平面模块）建造了2条主通道，其中有两条出站通道，中间是回流轨道。”Michael Golz说道。对于扩展组件（编程工站和测试工站），其余28块平面模块安装在基础系统的侧面。每个安装位置都配有一个带电源（400 V AC）、安全、Ethernet（LAN）以及 EtherCAT 的标准接口。“这样的接口和系统布局让我们在未来进行扩展时不需要大量的转换。”负责系统机械设计和端子模块触点技术细节问题的Daniel Golz强调道。

XPlanar实现了设备的模块化设计，同时也简化了很多外部机构设计。例如，编程工站使用XPlanar 的XY精密定位器。因此，在到达准确的位置后，编程工站可以立即降低引脚位置，将它们放到端子模块触点上，并开始加载固件。

XPlanar的另一个功能，即可变悬浮高度，简化了测试工站的设计工作。当它到达测试工站时，动子首先升高，以便测试工站的滑入装至可以在端子模块下方移动。然后动子再次降低其悬浮高度，端子模块即可停留在滑入装置上，进入测试工站。这样做的好处是，所有触点都可以自由接触，并且确保可以被接触到。测试结束后，端子模块再以相反的顺序被放回到动子上。

旋转动子的功能选项在进入和离开系统时起到了重要作用。它可将动子旋转180°，具体取决于系统使用的是哪侧。“这一功能也大大降低了机械设备的复杂性，并能够节省测试工站和编程工站两侧的空间。”Daniel Golz指出。

总体来说，系统布局得益于XPlanar的4大功能特点：

● 平面产品移动能够个性化输送端子模块，并实现了编程工站和测试工站的并行处理；

● XY轴精密定位意味着编程工站不需要外部机构协助定位；

● 借助Z轴运动（提升/降低）输送总线端子模块，简化了测试工站的复杂机械装置；

● 360°旋转实现了系统的镜像对称设置。

更近距离地了解电气和光学功能

测试工站并不仅仅只是检测端子模块的电气特性和功能。“对于带模拟量信号的端子模块，还包括相应的测试顺序和校准。”Stefan Engelke说道。一个集成的机器视觉系统还会检查显示灯组是否存在且位置是否正确，并测量LED的颜色和光谱强度。

各种具有不同功能和测量范围的EtherCAT端子模块都可以在系统上进行全自动测试，这都要归功于通用测试柜。其完整的测量测试技术以倍福技术为基础，以ELM系列高精度测量端子模块为重点。测试模组安装在移动机柜中，并通过插头连接器与系统相连，因此可以快速更换，无需关闭整个系统。这需要定期进行，因为ELM端子模块是测量设备，必须在特定的周期内重新校准和认证。

倍福公司 I/O 生产主管Michael Klasmeier补充说道：“我们的 I/O端子模块系列产品种类非常丰富：从2通道数字量输入端子模块到紧凑型驱动模块，其复杂程度各不相同，年产量从几千到几十万件不等。”我们所有的产品都在东威斯特伐利亚地区的威尔本地生产。我们的目标是在现有员工人数和可用空间的基础上提高产量，如果没有自动化测试，这是不可能实现的。”
