SMC强力夹紧缸丨焊装工艺的“最强辅助”，现在更强了

SMC自动化有限公司 2026-06-30

SMC强力夹紧缸CKZ5N与CKZ5T系列新增规格扩容与性能提升，精准对接不同标准的产线需求

产品更新

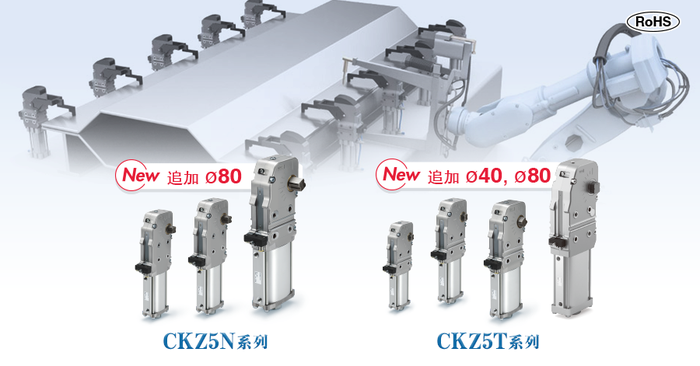

随着新能源汽车白车身向钢铝混合及多材料复合结构转变，车身焊接与总装产线对夹紧缸的综合性能提出了更高要求。为此，SMC强力夹紧缸CKZ5N与CKZ5T系列新增规格扩容与性能提升，精准对接不同标准的产线需求：

① CKZ5N系列(NAAMS北美标准)：新增ø80规格，适配美系整车厂、国内合资车企焊装工位及出口设备与产线；
② CKZ5T系列(通用工业标准)：新增ø40、ø80规格，适配国内自主品牌车企、欧系产线及各类通用焊接与装配产线。

两个系列均采用新结构与全封闭铝制主体，在实现小型轻量化的同时提供强力夹持，并能有效抵御焊渣、导电粉尘及火花，广泛适用于车身焊接、零部件装配等场景。

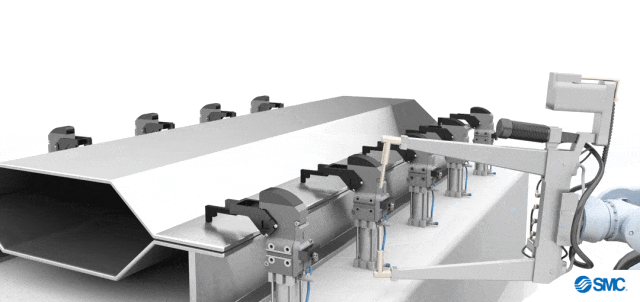

应用示例

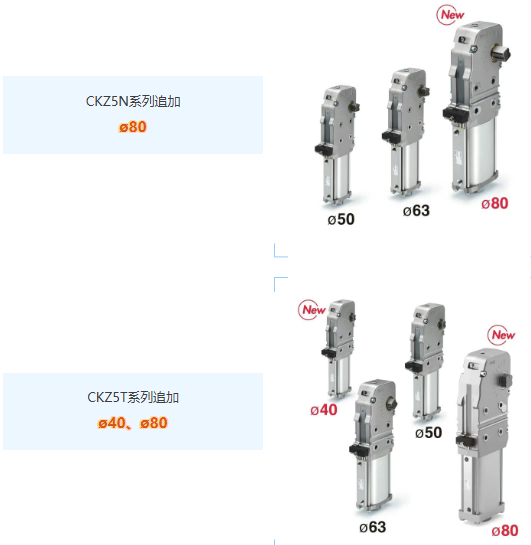

新增缸径规格

小型、轻量

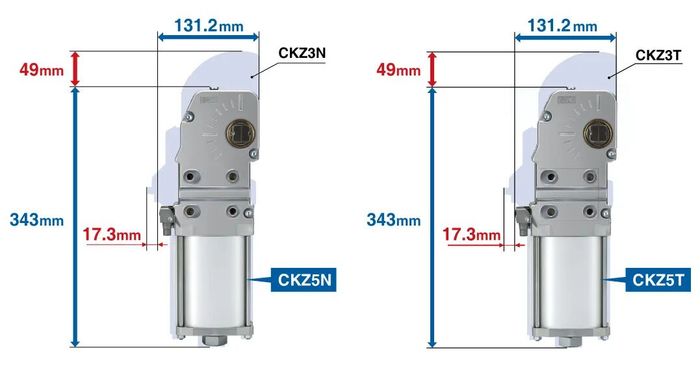

两款产品均采用新结构，实现小型化。全长最大缩短49mm

进深最大缩短17.3mm

※安装接近开关时

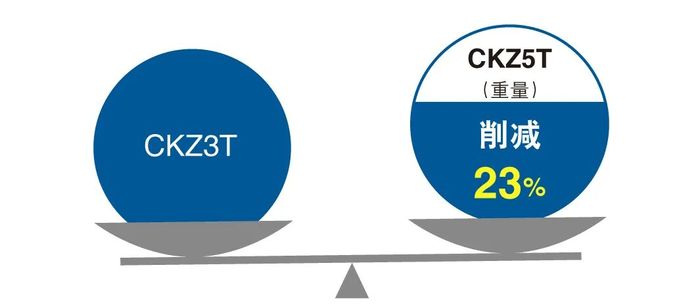

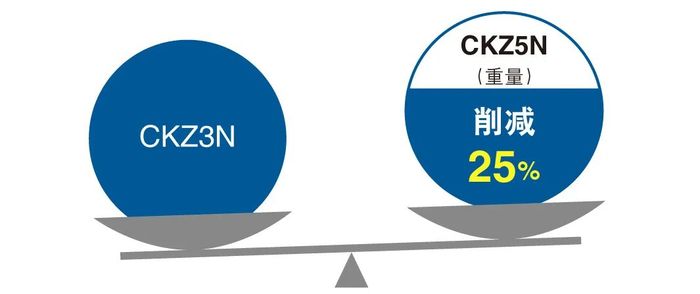

采用铝制主体，重量大幅减轻。

※臂打开角度90°时

可与现有产品互换

CKZ5N系列与现有产品CKZ2N、CKZ3N系列的安装尺寸相同。

CKZ5T系列与现有产品CKZT、CKZ3T系列的安装尺寸相同。

强力夹持

夹紧力 6,000N

（ø80、臂长150mm、0.5MPa时）

内置肘节连杆结构，实现高保持力，轻松应对焊接应力。

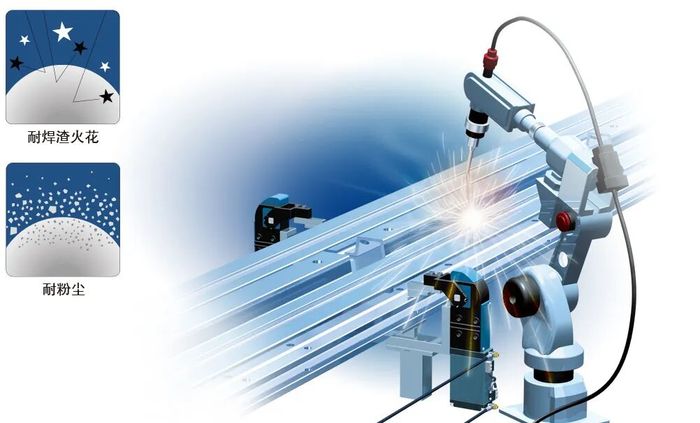

防火花&耐粉尘结构

铝制主体全封闭结构有效阻挡焊渣、导电粉尘及火花进入缸体内部，且可耐受焊渣火花高温。

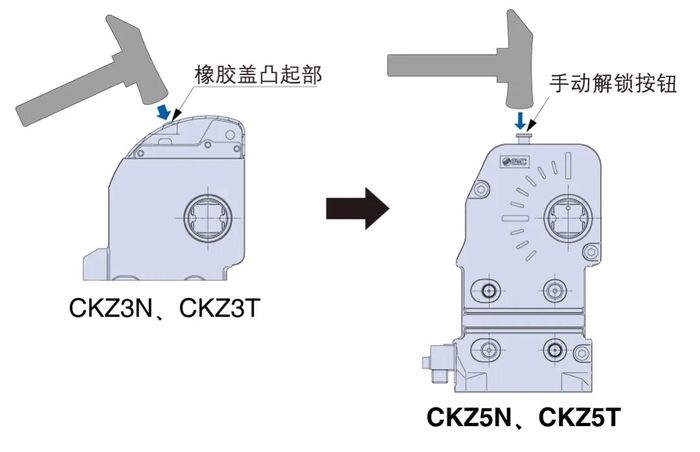

手动解锁的操作性提高

优化手动解锁结构，搭配专用凸起按钮，现场手动松夹、设备调试更便捷。

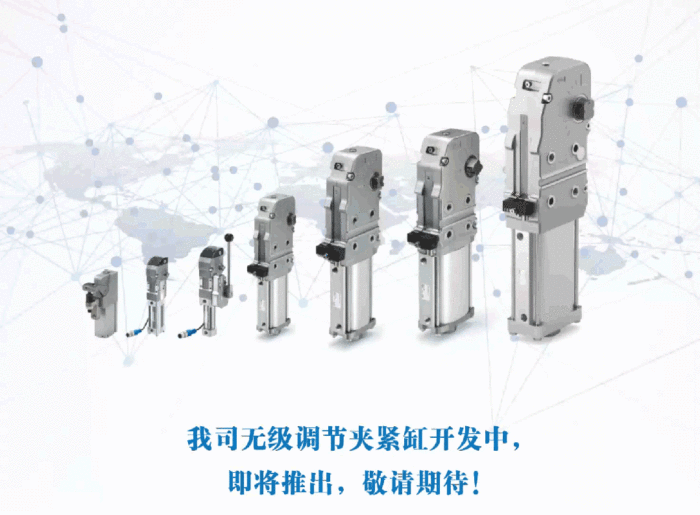

丰富的扩展品

缸径ø16-80

夹紧力100N～8800N
