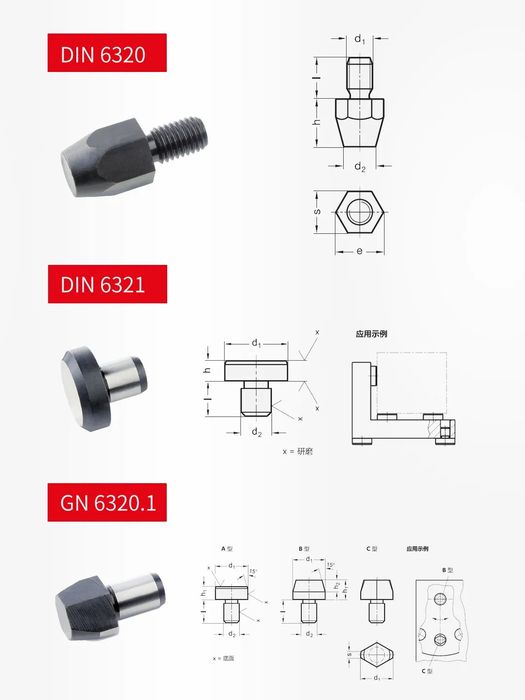

· DIN 6320 支脚

基础支撑，普通钢材无硬化，无调心微调，仅用于工装支承、垫高。

· DIN 6321 撑帽式定位销

升级硬化处理耐磨，多规格可选，可做支撑挡块、孔定位，适配长圆孔误差补偿。

· GN 6321.1 撑帽式定位销

DIN 6320 升级款，高硬度，适合高频基准定位，兼顾支撑与精准限位。

适用于定位柱塞、止动块和止推底座。

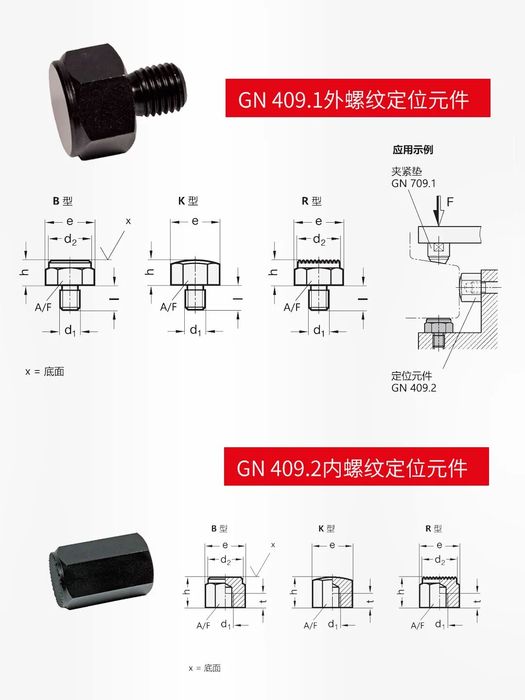

· GN 409.1外螺纹款

头部直径大，承载接触面更广，承重稳定性强。

· GN 409.2内螺纹款

头部结构紧凑，适配槽位安装，可作嵌入式挡销使用。

设计要点：建立主基准时，优先选择硬化型元件，提升耐磨，延长夹具使用寿命。

球头可摆动结构，自动补偿误差，保护工件表面。

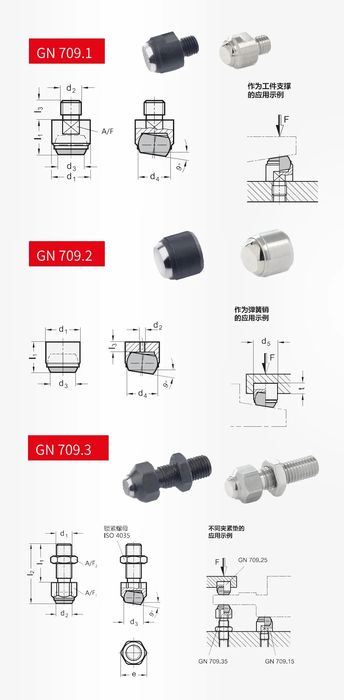

· 轻载夹紧垫：GN 709.1/709.2/709.3

可摆动球头实现小角度误差补偿，适配工件找平与表面防护，多种安装结构可选。

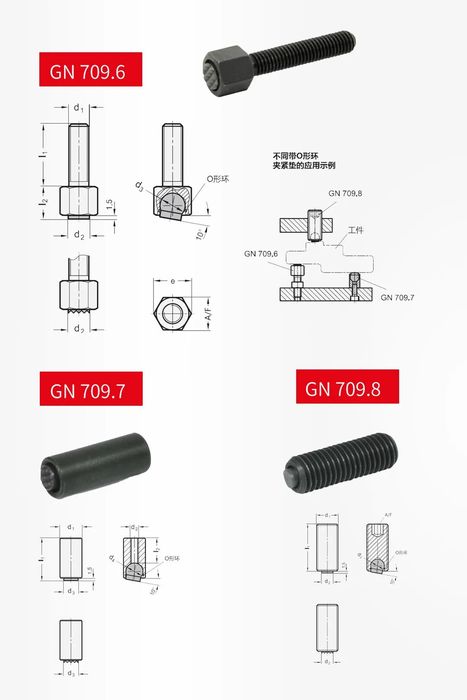

· 重载可摆动支撑：GN 709.6/709.7/709.8

最大10°摆动补偿，自带防尘结构，适用于工装支撑、限位与压紧。

设计要点：工件边缘定位或表面平整度较差时，搭配GN 709系列作为过渡中间件，可避免工件压伤及应力变形。

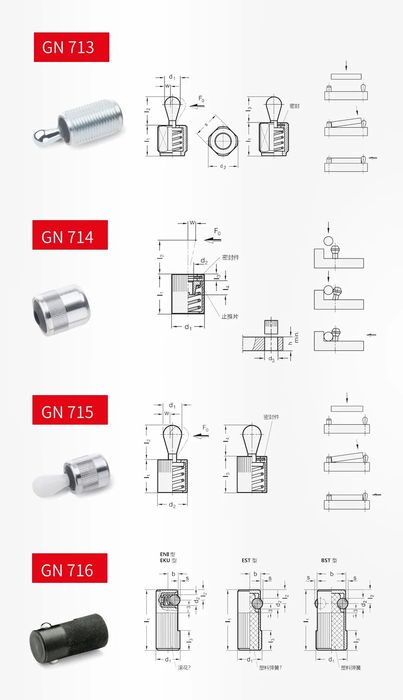

兼顾定位与弹性夹紧，体积小、易安装，可替代高成本配件，螺纹可调节伸出高度。

· GN 713外螺纹通用款

直接旋装，止推销可选钢质或塑料防刮款。

· GN 714铝壳轻量化

支持自定义加装推片，适配个性化定制工装需求。

· GN 715压入式安装

无需攻丝，适合薄板安装场景。

· GN 716球头点接触

低摩擦点接触，适配精密微调与导向定位。

设计要点：需搭配固定基准面使用，形成一静一动结构，实现稳定锁紧定位。
