菲尼克斯电气 | RJ45集成网络隔离变压器插座，完美解决工业以太网通病 - 新品推荐

菲尼克斯电气 2026-08-13

菲尼克斯电气全新推出内置网络变压器的新款RJ45集成网络隔离变压器插座，可用于波峰焊 (THT) 和回流焊接 (THR) 工艺。最高传输可达1 Gbps。

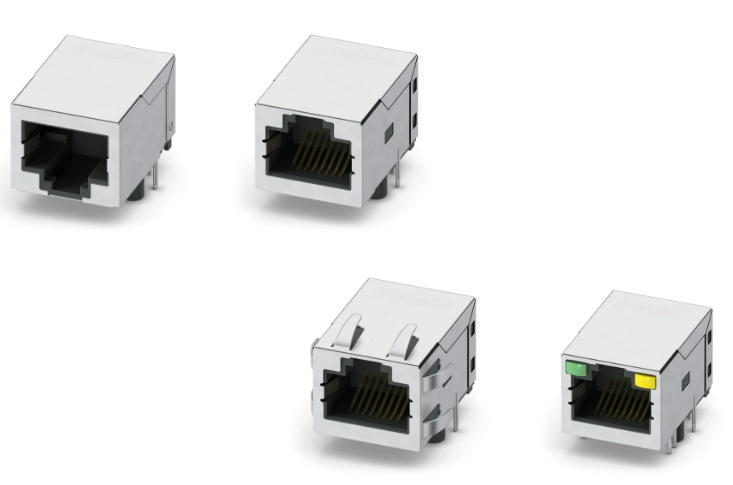

RJ45插座

集成网络隔离变压器

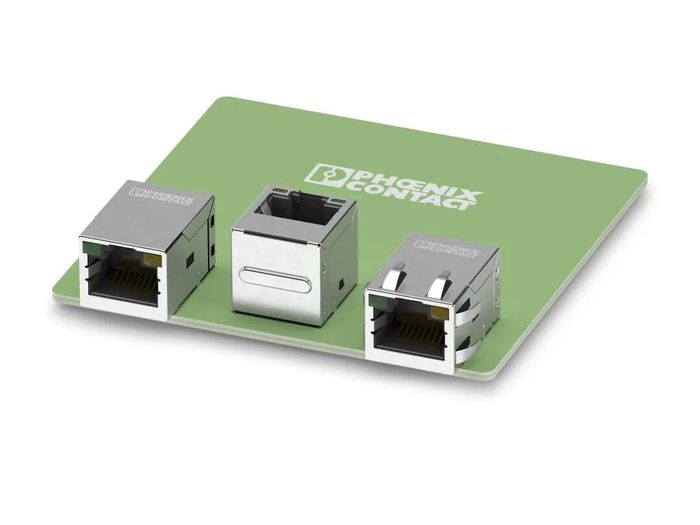

菲尼克斯电气全新推出内置网络变压器的新款RJ45集成网络隔离变压器插座，可用于波峰焊 (THT) 和回流焊接 (THR) 工艺。最高传输可达1 Gbps。

90°和180°单端口可选，产品采用LCP注塑材料，耐高温、低吸湿，产品开封后无需烘烤，经过高温焊接不会出现分层、鼓包等现象。

除了适用于传统波峰焊 (THT)工艺的产品，还有满足回流焊接 (THR) 工艺的方案，相较于市面上大部分产品，菲尼克斯电气产品加高支撑柱设计，优化回流炉气体循环，大大提升焊接良率。

底部安装凸台嵌入PCB面板，配合屏蔽支撑柱，让产品具备极高的机械稳定性，可以满足工业应用更高的抗振动需求，不再担心数据掉包。

插头触点针脚镀金厚度≥30μ''(0.762μm)，耐磨性显著提升，无惧现场频繁插拔，可保障稳定的低接触电阻。

核心优势

1. 将变压器封装在插座内部，PCB只需直连PHY芯片，省去独立变压器占位，大大提高小型设备的空间利用率。

2. 插座内部完成变压器的差分匹配，让整体布线约束更少，更容易满足IEEE以太网信号完整性要求。

3. 更好的电气隔离，可以阻断共模干扰、抑制地环路噪声，提供基础ESD、雷击浪涌分压防护。

4. 网口是设备辐射骚扰高发位置，菲尼克斯电气RJ45集成网络隔离变压器插座产品让差分信号在插座密闭壳体内部耦合，外部暴露的干扰路径更短。

应用广泛
